Выбор подходящего резистора – ключевой момент в процессе сборки. Для большинства световых источников с рабочим напряжением 2-3 В и током в 20 мА подойдет резистор на 150-220 Ом. Расчет можно провести по формуле: R = (U_source — U_LED) / I_LED, где U_source – напряжение источника, U_LED – напряжение на световом элементе, а I_LED – его ток.
Обязательно учитывайте полярность. Многие LED-элементы имеют анод и катод. Подключение не по полярности приведет к выходу из строя. Тщательно промаркируйте провода, чтобы избежать ошибок. Применение термоусадочных трубок для защиты соединений поможет увеличить срок службы установки.
Если планируется освещение большой площади, рассмотрите параллельное соединение. Это обеспечит равномерное распределение тока и уменьшит вероятность перегрузки. Важно помнить, что в таком случае резисторы следует устанавливать на каждый элемент отдельно.
Наконец, используйте блок питания с запасом по мощности. Это не только обеспечит стабильную работу, но и предотвратит перегрев. Для системы из 10 элементов мощностью по 0.06 Вт каждый нужен источник минимум на 0.6 Вт, лучше 1 Вт для надежности.

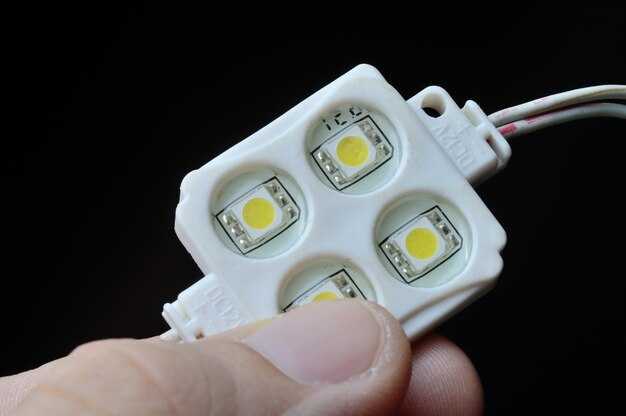

Выбор типа светодиодов для вашего проекта
Выбор светового источника зависит от назначения. Для освещения помещений лучше остановиться на моделях с теплым белым светом, которые создают уютную атмосферу. Холодные оттенки подходят для рабочих зон, где требуется сосредоточенность.
Мощность светодиодов играет ключевую роль. Обычно выбирают от 1 до 3 Вт для маленьких LED-ламп, в то время как для больших проектов подойдут более мощные решения – свыше 5 Вт.
Угол раскрытия источника света следует учитывать в зависимости от задачи. Для акцентного освещения подходят узкие лучи (15-30 градусов), а для общего освещения – более широкий световой поток (60-120 градусов).
Обратите внимание на цветовую температуру, измеряемую в Кельвинах. Теплые диапазоны (2700-3000K) создают комфорт, а холодные (4000K-6000K) могут быть утомительными для глаз при длительном воздействии.
При выборе товара учтите бренд и репутацию. Известные производители предлагают гарантии и поддержку, что важно в долгосрочной перспективе. Также обратите внимание на теплотехнические характеристики, чтобы избежать перегрева и сократить риск выхода из строя.
Если бюджет ограничен, выберите более дешевые варианты, но проверяйте качество и отзывы, чтобы избежать резкого ухудшения в световом потоке.
Определение необходимых параметров питания
Выбор блока питания требует внимания к нескольким критериям, таким как напряжение и ток. Определите рабочее напряжение ваших источников света, чтобы избежать перегрузок.
Стандартные параметры:
- Напряжение: Обычно 12V или 24V для низковольтных решений.
- Ток: Рассчитайте необходимое значение, учитывая количество элементов и их рабочие характеристики. Например, если мощность одного источника равна 3W, и у вас 10 штук, итоговый ток составит 2.5A при 12V.
Затем выберите блок питания с запасом по току, чтобы обеспечить стабильность. Например, если рассчитанный ток 2.5A, предпочтительно использовать блок на 3A или выше.
Не меньшее значение имеют и параметры защиты:
- Защита от короткого замыкания.
- Защита от перегрева.
- Система регулировки выходного напряжения.
При выборе стоит учитывать также качественные стандарты, такие как наличие сертификатов, подтверждающих безопасность и надежность устройства.
Сравнение параллельного и последовательного подключения
Выбор между параллельным и последовательным способом установки зависит от поставленных задач и характеристик компонентов. При параллельном варианте каждый источник света работает автономно. Это значит, что выход одного прибора не повлияет на остальных. Если один элемент выходит из строя, остальные продолжат функционировать.
В последовательном подключении напряжение распределяется между всеми устройствами. Если один из них перестает работать, вся цепь оказывается неработоспособной. Это подходит для небольших цепей, но требует тщательного расчета общего сопротивления и тока.
| Критерий | Последовательное подключение | Параллельное подключение |
|---|---|---|
| Управление | Одно управление для всех | Автономное управление |
| Надежность | Низкая, при выходе из строя одного элемента — цепь разрывается | Высокая, работа остальных не затрагивается |
| Напряжение на элементах | Равномерно делится | Остается постоянным на каждом элементе |
| Сложность установки | Потребует меньше проводов и инструментов | Может потребовать больше проводов, но проще в эксплуатации |
| Энергетическая эффективность | Зависит от общего сопротивления | Эффективнее для высокоомных устройств |
Если требуется стабильное и независимое функционирование каждого элемента, выбор стоит сделать в пользу параллельного подключения. В ситуациях, где важна простота и экономия проводки, удобнее использовать последовательное подключение. Каждое из решений имеет свои преимущества и недостатки в зависимости от конкретных задач и требований. Анализируйте спецификации устройств и окружающие условия, чтобы принять оптимальное решение.
Подбор резисторов для ограничения тока
Для достижения оптимальной работы элементов потребуется правильно выбрать резистор. Используйте формулу: R = (Ucc — Uсветодиода) / I, где R – сопротивление (Ом), Ucc – напряжение источника, Uсветодиода – напряжение на световом элементе, I – ток (А), проходящий через него.
Например, если источник выдает 12 В, а на световом элементе – 3 В при токе 20 мА (0,02 А), необходимо рассчитать: R = (12 В — 3 В) / 0,02 А = 450 Ом. В этом случае следует выбрать резистор с ближайшим стандартным значением – 470 Ом.
Важно учитывать мощность резисторов. Рассчитайте мощность, используя формулу P = I^2 ? R. Для упомянутого примера: P = (0,02 А)^2 ? 470 Ом = 0,188 Вт. В этом случае подойдет резистор на 0,25 Вт или более.
Убедитесь в точности подбора. Избыток тока приведёт к перегреву и снижению срока службы. Подбор правильного защитного элемента сохранит функциональность системы и обеспечит долговечность.
В случае использования нескольких источников или параллельного подключения увеличьте количество резисторов для каждого элемента. Это предотвратит возможные повреждения из-за неравномерного распределения тока.
Настройка схемы подключения светодиодов
Для создания эффективной электрической схемы определите необходимое количество фотодатчиков и напряжение питания. Рекомендуется использовать источник с постоянным током, поскольку это предотвращает перегрев и продлевает срок службы каждого элемента.
При формировании соединений выберите конфигурацию: параллельную или последовательную. В последовательной схемы общий ток будет проходить через все элементы, что важно учитывать при расчетах. В параллельной схеме каждый источник получает свое напряжение, что позволяет избежать потерь, но требует тщательного учета общей нагрузки.
Используйте резисторы для ограничения тока, необходимого для безопасной работы. Расчет резистора производится по формуле: R = (Uпит — Uсв) / I, где Uпит – напряжение источника, Uсв – падение напряжения на элементе, I – рабочий ток. Убедитесь, что выбранные резисторы могут выдерживать заявленную мощность.
Важно учитывать уровень яркости и распределение света. Для достижения равномерного освещения необходимо высчитать расстояние между элементами, основываясь на их угле рассеивания. Настройка следует производить в зависимости от планируемых условий эксплуатации.
Тщательно подходите к выбору проводов. Используйте провода соответствующего сечения, чтобы избежать потерь во время передачи тока. При необходимости, изолируйте соединители для предотвращения коротких замыканий.
Использование модуля управления яркостью
Для интеграции системы управления уровнем света можно использовать специализированный модуль, например, PWM-контроллер. Он позволяет изменять интенсивность свечения путем изменения ширины импульса, что предоставляет гибкость в настройках.
Подходящие элементы, такие как N-channel MOSFET, обеспечивают высокий ток и низкое тепловыделение, что особенно важно при длительной эксплуатации. Обратите внимание на максимальное напряжение и ток, которые модуль способен выдержать.
Измеряйте напряжение на выходах при различной настройке ширины импульса, чтобы определить оптимальный режим работы в конкретных условиях. Доступные графические интерфейсы для программирования могут упростить задачу настройки модуля.
По мере необходимости добавьте фильтры, которые помогут сгладить изменения уровня яркости, обеспечивая более плавный и приятный для глаз переход между различными режимами свечения.
Проверка полярности светодиодов
Переверните компонент. Важно определить анод и катод: анод – длинная ножка, катод – короткая.
Для проверки используйте мультиметр, переключенный в режим измерения диодов:
- Подключите щупы мультиметра: красный к аноду, черный к катоду.
- При правильной полярности свет будет излучаться, показывая работу элемента.
Если результат отрицательный, поменяйте местами щупы. При соединении в обратной полярности светодиод не будет работать, но это не приведет к повреждениям.
При использовании нескольких источников света возможно подключение их последовательным или параллельным образом. При параллельном подключении важно корректно проверить каждый элемент.
Если света нет даже при правильном подключении, стоит проверить целостность элемента и убедиться в отсутствии механических повреждений.
Способы крепления светодиодов к поверхности
Для обеспечения надежной фиксации используйте следующие методы:
- Клеящие составы: Обеспечивают надежное крепление на различных поверхностях. Выбирайте универсальные или специализированные клеи для электроники. Нанесите небольшое количество на заднюю часть источника света и аккуратно прижмите к основе.
- Двусторонний скотч: Легкий и удобный способ. Эта лента подходит для временного или постоянного монтажа. Убедитесь в чистоте и сухости поверхности перед применением.
- Монтажные bracket: Металлические или пластиковые крепежи могут обеспечить дополнительную устойчивость. Установите их на выбранной площади и зафиксируйте прибор в них.
- Пайка: Идеальный метод для постоянной установки. Подходит для создания более сложных схем. Пайка обеспечивает надежный контакт, однако требует навыков работы с инструментами и материалами.
- Зажимы и скобы: Эффективны для монтажа на вертикальных или горизонтальных поверхностях. Потребуют использование сверла для предварительных отверстий.
- Магниты: Позволяют легко изменять положение источников света. Используйте магнитный крепеж вместе с металлической основой для простоты в установке.
Выбор метода крепления зависит от условий эксплуатации и желаемого уровня надежности. Важно учесть требования к теплоотведению и доступ к источнику питания.
Обеспечение надежного соединения проводов
Используйте пайку для создания долговечных и устойчивых соединений. Правильная температура паяльника – около 350°C. Это обеспечит плавление припоя без повреждения компонентов.
Если пайка не подходит, применяйте клеммники. Они упрощают процесс соединения и обеспечивают надежный контакт. Клеммники стандартизированы, что гарантирует совместимость со многими кабелями.
Обязательно очищайте провода перед соединением. Используйте очиститель или механический инструмент для удаления изоляции. Это улучшит взаимодействие проводов и снизит риск окисления.
Доступны также обжимные соединения, где используются специальные наконечники. Эти соединения просты в использовании и обеспечивают хороший контакт. Обжимайте слегка, чтобы избежать повреждения жил.
После соединения обязательно проверяйте наличие короткого замыкания с помощью мультиметра. Рекомендуется использовать тестер для проверки целостности каждого соединения, чтобы гарантировать безопасность конструкции.
Не забывайте про изоляцию. Используйте термоусадочную трубку или изоляционную ленту для защиты соединений от повреждений и влаги. Это продлит срок службы системы и предотвратит аварийные ситуации.
При выборе кабелей учитывайте их сечение. Для мощных источников света необходимы провода с большим сечением, что снижает сопротивление и тепловые потери. Не забывайте о длине: провода не должны быть слишком длинными, чтобы избежать падения напряжения.
Тщательно продумайте маршруты проводки. Избегайте острых углов и мест с высокой температурой, что может негативно сказаться на изоляции.
Тестирование работоспособности собранной схемы
Перед запуском схемы необходимо выполнить измерение напряжения на выходе источника питания с помощью мультиметра. Убедитесь, что значение находится в границах, подходящих для используемых элементов.
Подведите питание к сборке. Наблюдайте за поведением компонентов: светодиоды должны загореться, если всё правильно собрано. При отсутствии света проверьте полярность подключения и убедитесь, что напряжение на элементах соответствует необходимым параметрам.
Важно проверить каждую группу. Если одна из секций не функционирует, это может указывать на неисправность одного из элементов или его неправильное размещение. Осмотрите соединения, solder joints и компоненты на наличие повреждений.
При включении, если свет изменяется или мигает, проверьте наличие коротких замыканий и правильность сопротивлений, участвующих в цепи. Отключайте и тестируйте работу поочередно, чтобы выяснить источник неисправности.
Также рекомендуется использовать термографическую камеру или обычный инфракрасный термометр для определения перегрева элементов, что возможно при сбоях в работе. Это поможет предотвратить повреждения.
Соблюдение данных рекомендаций позволит выявить недочёты и удостовериться в корректности функционирования вашей сборки, обеспечивая длительную и стабильную работу.
Монтаж источника питания и подключение к сети
Выберите источник питания, соответствующий параметрам используемых кристаллов. Для стандартных светодиодов подойдут адаптеры с выходным напряжением 12 В или 24 В. Убедитесь в наличии защитных функций: короткого замыкания и перегрузки.
При установке адаптера внимательно изучите его инструкцию. Работайте с изоляцией проводов, избегая открытых контактов. Провода должны быть достаточно длинными для подключения к основной сети. Сечение проводов выбирайте в зависимости от тока: для небольших нагрузок подойдут провода сечением 0,5–1,0 мм?, для больших – 1,5 мм?.
Прибор может быть подключен через распределительную коробку или напрямую к сети. В случае использования коробки обеспечьте надежную изоляцию и правильную полярность. Черный провод обычно является «минусом», а красный – «плюсом».
В таблице ниже представлена схема подключения источника питания:
| Компонент | Цвет провода |
|---|---|
| Плюсовой выход | Красный |
| Минусовой выход | Черный |
| Сеть | Коричневый (фаза), Синий (ноль) |
Проверка подключения: перед запуском выполните тест на целостность соединений и отсутствие короткого замыкания. По истечении проверки можно включать устройство в сеть, внимательно следя за работой источника питания.
Безопасные методы установки и эксплуатации
Используйте изолированные инструменты при работе с электрическими компонентами. Это минимизирует риск короткого замыкания и поражения электрическим током. Выбирайте и используйте провода с соответствующей изоляцией для общего напряжения. Убедитесь, что они соответствуют заявленным характеристикам и способны выдерживать нагрузки.
Перед монтажом отключите источник энергии. Это предотвратит случайное включение во время работы. Проверьте отсутствие напряжения с помощью тестера или индикатора. Также рекомендуется иметь при себе запасные предохранители на случай перегрузки.
Держите в сухом и прохладном месте размещение источников света. Влага может вызвать коррозию и повредить электронные компоненты. Убедитесь, что соединения герметичны, а контакты защищены от влаги и загрязнений с помощью специальной изоляции.
При установке осветительных систем на высоте используйте устойчивые лестницы или строительные подмости. Никогда не ставьте оборудование на ненадежные конструкции. Закрепите провода, чтобы исключить их зажатие или повреждение.
Проверяйте оборудование на наличие перегрева во время работы. Высокая температура может указывать на проблемы с подключением или перегрузку. Регулярно проводите профилактический осмотр, следите за состоянием элементов и заменяйте поврежденные детали.
Обратите внимание на правильную полярность подключения. Неверное соединение может привести к сгоранию компонентов. Системы с контроллерами требуют особого внимания: используйте схемы подключения, указанные производителем, и следите за состоянием управляющих элементов.
Соблюдение инструкций и рекомендаций производителей поможет избежать неполадок и повысить срок службы оборудования. Вводите в эксплуатацию только сертифицированные устройства, и не забывайте про соблюдение местных норм и правил безопасности при выполнении электромонтажных работ.
