Правильное считывание значений на штангенциркуле требует внимания. Для начала, убедитесь, что инструмент открыт и находится в идеальном состоянии. Убедитесь, что ноль на основной шкале и ноль на дополнительной совпадают. Это залог точности ваших измерений.
Следующий шаг – определить целые миллиметры на основной шкале. Они обозначены цифрами, что делает их идентификацию простой. Запишите этот номер в уме или на бумаге. Затем обратите внимание на деление на нониусе, которое совпадает с делением на основной шкале. Это значение позволит вам получить точное измерение в миллиметрах и десятых.
Сложите значения, полученные из основной шкалы и нониуса. Для большей точности проверьте возможные ошибки: взгляните на инструмент под различными углами, чтобы избежать параллакса. Тщательный подход к проверке позволит избежать нежелательных погрешностей.
Основы работы со штангенциркулем
Перед измерением необходимо проверить, что штангенциркуль открыт и на нулевом уровне. Поместите объект между губками устройства. Убедитесь, что губки плотно охватывают измеряемый элемент.
Закройте губки, прижав их к детали. Держите прибор в одной руке, второй рукой аккуратно переместите шкалу, чтобы зафиксировать расстояние. При этом обращайте внимание на точность, избегайте дополнительных усилий, чтобы не исказить результат.
Чтение показаний выполняется на основной шкале и шкале нониуса. Определите, где зубцы нониуса совпадают с основной шкалой. Это значение будет частью общего измерения.
Для получения окончательного результата сложите величину, показанную основной шкалой, с показанием нониуса. Знание координации обеих шкал позволяет точно оценить размеры, будь то длина, ширина или глубина.
Регулярно проверяйте систему на наличие повреждений или загрязнений. Чистите прибор мягкой тканью и периодически проводите калибровку для обеспечения точности измерений.
Что такое штангенциркуль и его компоненты?
Корпус – основная часть штангенциркуля, обычно выполненная из металла или прочного пластика. У него есть отметки для нанесения размера.
Масштаб – шкала на корпусе, обычно отображающая сантиметры и миллиметры. Используется для определения значений основных измерений.
Подвижная часть – перемещающийся элемент, который позволяет выполнять измерения. На нем также есть шкала с промежуточными делениями.
Нониус – вспомогательная шкала для увеличения точности измерений. Она позволяет снимать показания с меньшим шагом, чем основной масштаб.
Калипровочная губка – две губки на концах инструмента, которые непосредственно соприкасаются с измеряемым объектом. Одна губка фиксирована, другая подвижна.
Глубинометр – специальный элемент, находящийся на одном из концов штангенциркуля, предназначенный для измерения глубины отверстий и пазов.
Цифровой дисплей – присутствует на современных моделях и позволяет отображать показания в цифровом формате, упрощая считывание значений.
Каждый из этих элементов вносит вклад в функциональность устройства, делая его незаменимым в инженерии, конструировании и других технических областях. Верное понимание компонентов поможет эффективно использовать штангенциркуль для точных замеров.
Как установить штангенциркуль для измерения?
Убедитесь, что инструмент чистый и исправный, проверьте его на наличие повреждений или загрязнений.
Раскройте губки штангенциркуля так, чтобы они были параллельны друг другу.
Разместите измеряемый объект между губками, обеспечивая надежный контакт с обеими сторонами детали.
Аккуратно задавите губки, пока они не коснутся поверхности предмета, избегая чрезмерного давления.
Снимите значение с градуировочной шкалы и обеспечьте четкость показаний.
Зафиксируйте измерение, если инструмент оснащен устройством для фиксации.
Запишите результат для дальнейшей работы или расчетов.
При необходимости повторите процедуру для повышения точности измерений.
Зачем нужен нониус в штангенциркуле?
Нониус обеспечивает высокую точность измерений, позволяя определить значения с точностью до десятой доли миллиметра. Его конструкция включает дополнительную шкалу, которая делит одну деление основной шкалы на более мелкие единицы, что делает возможным измерение очень малых расстояний. Это значительно расширяет диапазон доступных значений, что особенно полезно при работе с деталями, где требуются минимальные отклонения.
При использовании инструмента как в лабораторных условиях, так и на производстве, нониус актуален для контроля размеров деталей, которые должны соответствовать строгим стандартам. Благодаря ему минимизируются ошибки, возникающие при визуальной оценке величин на основной шкале, поскольку мелкие значения более четко фиксируются.
Интеграция нониуса позволяет специалистам выполнять измерения с высокой степенью достоверности, что напрямую влияет на качество конечной продукции. Каждый производственный или научный процесс требует оптимального уровня контроля, и именно нониус является ключевым элементом, обеспечивающим этот уровень.»
Порядок использования нониуса
Для определения значения градусной шкалы выполните следующие шаги:
1. Убедитесь, что инструмент находится в горизонтальном положении.
2. Переместите подвижную часть так, чтобы ее торец соприкасался с измеряемым объектом.
3. Прочитайте значение на главной шкале, фиксируя целое число миллиметров.
4. Найдите на шкале нониуса деление, которое совпадает с делением главной шкалы. Это будет дополнительное значение.
5. Сложите результаты главной и нониусной шкал, получив окончательное значение.
Используйте таблицу для быстрой проверки значений:
| Целое значение (мм) | Значение на нониусе (мм) | Итоговое значение (мм) |
|---|---|---|
| 10 | 0.5 | 10.5 |
| 20 | 0.8 | 20.8 |
| 15 | 0.6 | 15.6 |
Проверяйте уровень освещения для удобства чтения шкал. Избегайте запотевания или загрязнения инструмента для повышения точности измерений.
Как точно считывать показания на нониусе?
Затем переходите к нониусу. Найдите ту отметку на нониусе, которая совпадает с отметкой на основной шкале. Эта метка даст дополнительную долю в измерении.
Для расчета итогового значения сложите целое число с долей, полученной от совпадения. При этом учитывайте, что каждая деление нониуса соответствует 0,1 мм (или 0,05 мм, в зависимости от конструкции устройства).
В случаях, когда нониус имеет несколько делений, выбирайте наибольшую совпадающую отметку. Это значительно сократит вероятность погрешностей в измерениях.
После того как все значения будут сложены, запишите результат для дальнейшего применения. Убедитесь, что в процессе нет визуальных или тактильных помех, которые могут исказить показания.
Регулярная практика помогат лучше ориентироваться в считывании измерений и позволяет сократить время на выявление итоговых значений. Следите за изменением условий, которые могут влиять на вашу точность.
Примеры расчетов: измерение внешнего диаметра
Чтобы измерить внешний диаметр детали, выполните следующие действия:
- Откройте штангенцевркул до максимальной ширины, поместите его на поверхность изделия.
- Зажмите инструмент, чтобы детали не сместились.
- Посмотрите на основное шкалу; запишите значение, при котором нуль нониуса совпадает с основной шкалой. Например, 20 мм.
- Теперь обратите внимание на деления нониуса. Найдите самое правое, которое совпадает с делениями основной шкалы. Допустим, это 2 (последнее совпадение на нониусе).
- Добавьте значение основного деления к значению нониуса: 20 мм + 0,2 мм = 20,2 мм.
Результат: внешний диаметр составляет 20,2 мм.
Для точности повторите процедуру несколько раз и усредните результаты.
Использование нониуса для измерения глубины
Для определения глубины необходимо использовать специальный измерительный отросток штангенциркуля. Убедитесь, что он находится в исходном состоянии и не поврежден. Поместите отросток в отверстие или углубление объекта, который нужно измерить.
После установки отростка, плотно прижмите главную измерительную часть инструмента к поверхности. Это обеспечит точное соприкосновение. Обратите внимание на ноль шкалы. Если нуль на шкале основного прибора совпадает с нулем на нониусе, то показания мерной линии будут равны.
При отсутствии совпадения посмотрите на соответствие делений. Найдите наиболее близкое совпадение делений нониуса с основным элементом измерений. Запишите значение, которое соответсвует целым миллиметрам.
Затем определите дольки миллиметров. Это делается путем выбора деления, при котором происходит совпадение. Количество делений на нониус, соответствующее данному совпадению, добавьте к ранее записанному значению. Результат отображает измеренную глубину с точностью до сотых миллиметра.
После завершения измерений, аккуратно уберите отросток и убедитесь, что инструмент находится в безопасном положении. Храните штангенциркуль в специальном футляре для долговечности и точности показаний в будущем.

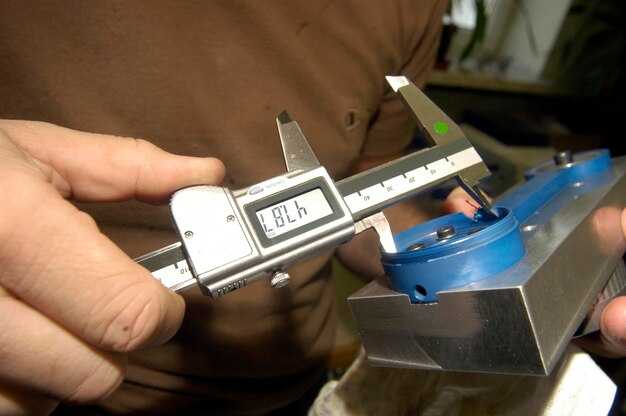

Как избежать ошибок при измерении?
Держите инструмент вертикально. Убедитесь, что штангенциркуль находится в вертикальном положении относительно измеряемого объекта, чтобы минимизировать искажения. Это особенно актуально при работе с крупногабаритными деталями.
Предварительная настройка нуля. Перед проведением измерений проверьте, что нулевая отметка шкалы совпадает. В противном случае необходимо перезагрузить инструмент.
Устранение загрязнений. Перед измерением очистите рабочие поверхности от грязи и пыли. Это позволит избежать ошибок, связанных с неправильным считыванием значений.
Используйте оба показателя. Сравните значения с основной шкалы и шкалы нониуса, чтобы точно определить измеряемую величину. Считывайте показания в пределах одной линии для повышения точности.
Измерение на одном уровне. Не наклоняйте штангенциркуль. Все измерения выполняйте на одной линии, чтобы избежать ошибок, связанных с углом наклона.
Избегайте давления. При измерении не следует слишком сильно прижимать инструмент к объекту. Это может привести к искажению показаний.
Проверяйте стабильность. Убедитесь, что деталь зафиксирована и не двигается во время считывания, чтобы избежать дополнительных погрешностей.
Запись результатов. Сразу фиксируйте показания после измерения, чтобы не забыть и не спутать значения с другими. Это особенно актуально при сравнении нескольких измерений.
